上海永一气动隔膜泵

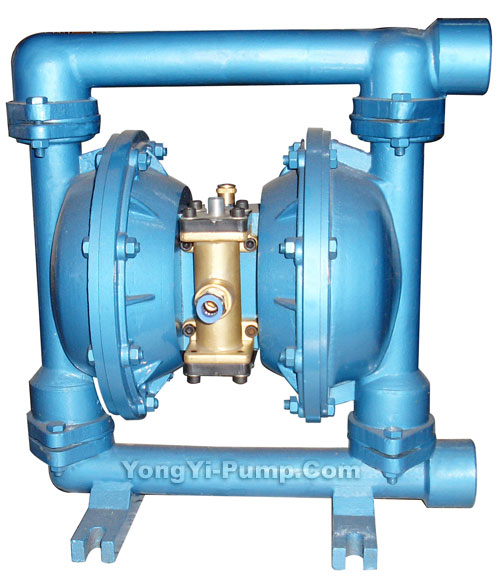

气动隔膜泵

QBY型气动隔膜泵是目前国内较新颖的一种采用压缩空气为动力源的泵类。QBY型气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。QBY型气动隔膜泵目前成规模生产的有铸铁,铝合金,不锈钢,工程塑料,流体衬氟,流体衬胶六个品种,用户可根据输送介质特性进行选择。

气动隔膜泵

气动隔膜泵其有四种材质:氟塑料隔膜泵、铝合金隔膜泵、铸铁隔膜泵、不锈钢隔膜泵。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质。

气动隔膜泵共有八种规格直径:Φ10mm(3/8")、Φ15mm(1 /2")、Φ25mm(1")、Φ40mm(11/2")、Φ50mm(2")、Φ65mm(21/2")、Φ80mm(3")、Φ100mm(4")。

气动隔膜泵体材料代号:

泵体材料 代号 泵体材料 代号
铝合金 L 不锈钢 B
铸铁 Z 衬胶 ZCJ
工程塑料 S 衬氟 ZCF



气动隔膜泵隔膜材料代号:

隔膜材料 代号 隔膜材料 代号
丁晴橡胶 NBR 氯丁橡胶 CR
氟橡胶 F 四氟橡胶 F46
乙丙橡胶 EPDM



气动隔膜泵膜片材料选择:

隔膜品种介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×

注:★-有     ∕-无

气动隔膜泵产品特点

  1、气动隔膜泵不需灌引水,吸程高达7m, 隔膜泵壳体铸件扬程达50m,出口压力≥6kgf/cm2;
  2、流动宽敞,通过性能好,允许通过较大颗粒直径达10mm。隔膜泵抽送泥浆、杂质时,对泵磨损甚微;
  3、QBY型气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);

  4、QBY型气动隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
  5、此泵不必用电,在易燃、易爆场所使用安全可靠;
  6、QBY型气动隔膜泵可以浸没在介质中工作;

  7、QBY型气动隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
  8、结构简单、易损件少,该泵结构简单安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  9、QBY型气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下);
  10、本气动隔膜泵无须用油润滑,即使空转,对隔膜泵也无任何影响,这是气动隔膜泵又一大特点。

气动隔膜泵使用注意事项:

1、气动隔膜泵振动极其轻微,一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入,将会影响气动隔膜泵的正常启动,建议用户加装空气过滤器。(总管已有,有可免)
3、在抽吸易冻结的介质时,应在隔膜泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止,以免造成下次开泵困难。
4、更换隔膜时,须将泵内腔连杆,铜套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。
