上海永一ZCQ型自吸式磁力泵

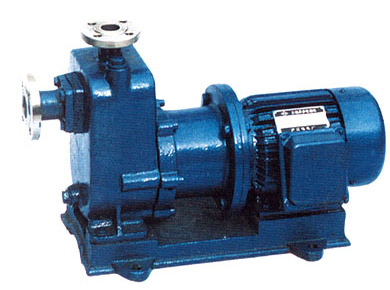

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力泵的结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

ZCQ型自吸式磁力泵

ZCQ型自吸式磁力驱动泵(以下简称自吸泵) 该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

自吸式磁力泵的安装

一、开箱后检查水泵铭牌,校对磁力自吸泵产品主要参数是否与使用要求相符。
二、磁力自吸泵应水平安装,泵体不得承受管路重量。
三、自吸式磁力泵与管路应优质良好的密封。

磁力自吸泵的使用

一、磁力自吸泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
二、拧开自吸泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
三、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
四、磁力自吸泵停止工作前,先关闭排出阀门,再关闭电源,较后关闭吸入真空管阀门

ZCQ型自吸式磁力泵性能参数表

自吸式磁力泵型号 口径 扬程
(m)
流量
(L/min)
电机
功率
(kw)
转速
(r/min)
电压
(v)
自吸性能
(m/3分)
进口
(mm)
出口
(mm)
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 850 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注:泵体材质不锈钢(1Cr18ni9Ti
