上海永一ISWD型低转速离心泵

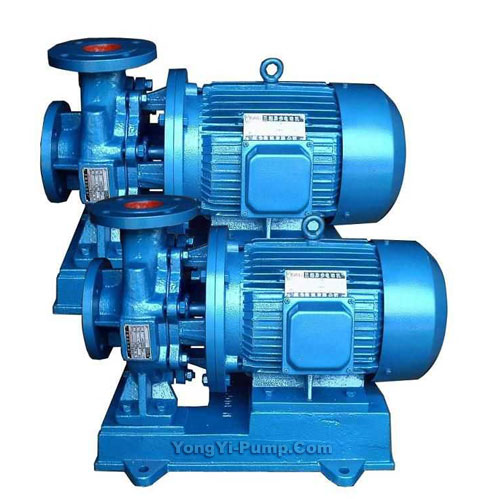

ISWD型低转速离心泵

ISWD型低转速离心泵在ISW型基础上并参照IS型离心泵之性能参数,根据管道式离心泵的独特结构组合设计制造。ISWD型低转速离心泵产品采用国内水泵专家提供的较先进水力模型,效率节能,性能可靠。离心泵的制造和研究已有几百年的历史。1754年,瑞士数学家L.欧拉导出叶轮式水力机械的基本方程,奠定了离心泵设计的理论基础。但到19世纪50年代为止,离心泵的生产和技术并未获得重大进展。

ISWD型低转速离心泵

低转速离心工作条件

ISWD型离心泵电机0.75kw以上泵系统较高工作压力为1.6MPa即泵吸入口压力+泵扬程≤1.6MPa,离心泵静压试验压力为2.5MPa,0.75kw以下泵系统较高工作压力为0.8MPa。

低转速离心产品特点

ISWD型低转速离心泵是在ISW型卧式离心泵基础上配用低转速电机,大幅度降低了运行噪音,延长了易损件命名用寿命,较适用于空调循环及采暖循环和各种循环系统末端增压。创新设计的立式结构使其占地面积和占用空间少,使用方便。

ISWD型低转速离心泵的应用

ISWD系列低转速离心泵主要用于空调系统冷冻水,冷却水循环及末端增压,城市供热系统局部或末端增压循环,及城市建筑消防系统局部恒压及各种空调热水锅炉配套。

离心泵产品用途

1)ISW型卧式离心泵

ISW型卧式离心泵供输送清水及物理化学性质类似于清水的其他液体之用,离心泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度≤80℃。

2)ISWR型卧式热水离心泵

ISWR型卧式热水离心泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。ISW型热水离心泵使用温度T≤120℃。

3)ISWH型卧式化工泵

ISWH型卧式化工泵,供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体,卧式化工泵适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门,使用温为-20­­-120℃。

4)ISWB型卧式管道油泵

ISWB型卧式管道油泵,供输送油、煤油、柴油等油类产品或燃、易爆液体,被输送介质温度-20-120℃。

离心泵使用时的调节方式与能源耗损分析

对于目前离心泵通用的出口阀门调节和泵变转速调节两种主要流量调节方式,泵变转速调节节约的能耗比出口阀门调节大得多,这点可以从两者的功耗分析和功耗对比分析看出。通过离心泵的流量与扬程的关系图,可以更为直观的反映出两种调节方式下的能耗关系。通过离心泵变速调节来减小流量还有利于降低离心泵发生汽蚀的可能性。当流量减小越大时,变速调节的节能效率也越大,即阀门调节损耗功率越大,但是,泵变速过大时又会造成泵效率降低,超出泵比例定律范围,因此,在实际应用时应该从多方面考虑,在二者之间综合出较可用的流量调节方法。

ISWD型低转速离心泵性能参数

离心泵型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
必需气蚀余属
(NPSH)r
重量
(kg)
(m3/h)  (1/s)
40-100 2.2
3.2
4.2
0.61
0.89
1.47
3.3
3
2.8
48 1400 0.12 2.5 17
40-125 2.2
3.2
4.2
0.61
0.89
1.47
5.5
5
4.5
40 1400 0.18 2.5 19
40-125A 2.0
2.8
3.7
0.56
0.78
1.03
4.4
4
3.6
39 1400 0.12 2.5 19
40-160 2.2
3.2
4.2
0.61
0.89
1.17
8.5
8
7.5
36 1400 0.25 2.5 24
40-160A 2.0
2.8
3.7
0.56
0.78
1.03
6.8
6.4
6
35 1400 0.18 2.5 22
40-200 2.2
3.2
4.2
0.61
0.89
1.47
13
12.5
12
31 1450 0.55 2.5 38
40-200A 2.0
2.8
3.7
0.56
0.78
1.03
10.4
10
9.6
30 1400 0.37 2.5 30
40-250 2.2
3.2
4.2
0.61
0.89
1.17
20.5
20
18.5
25 1450 1.1 2.5 52
40-250A 2.0
2.8
3.7
0.56
0.78
1.03
16.4
16
15
25 1450 0.75 2.5 47
40-250B 1.6
2.3
3.4
0.44
0.64
0.94
13.2
13
12
24 1450 0.55 2.5 46
40-100(I) 3.8
6.3
7.5
1.06
1.75
2.08
3.4
3
2.8
54 1400 0.12 2.5 17
40-125(I) 3.8
6.3
7.5
1.06
1.75
2.08
5.4
5.0
4.6
54 1400 0.25 2.5 29
40-125(I)A 3.4
5.6
6.7
0.94
1.56
1.86
4.3
4
3.7
52 1400 0.18 2.5 24
40-160(I) 3.8
6.3
7.5
1.06
1.75
2.08
8.5
8.0
7.5
47 1450 0.55 2.5 43
40-160(I)A 3.0
5.1
6.1
0.83
1.42
1.69
5.6
5.3
4.9
45 1400 0.25 2.5 30
40-200(I) 3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12

40 1450 0.75 2.5 45
40-200(I)A 3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39 1450 0.55 2.5 44
40-250(I) 3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32 1450 1.5 2.5 54
40-250(I)A 3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32 1450 1.1 2.5 49
40-250(I)B 3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30 1450 0.75 2.5 42
50-100 3.8
6.3
7.5
1.06
1.75
2.08
3.4
3
2.8
54 1400 0.12 2.5 19
50-125 3.8
6.3
7.5
1.06
1.75
2.08
5.4
5.0
4.6

54 1400 0.25 2.5 25
50-125A 3.4
5.6
6.7
0.94
1.56
1.86
4.3
4.0
3.7
52 1400 0.18 2.5 19
50-160 3.8
6.3
7.5
1.06
1.75
2.08
8.5
8
7.5
47 1450 0.55 2.5 42
50-160A 3.0
5.1
6.1
0.83
1.42
1.69
5.6
5.3
4.9
45 1400 0.25 2.5 37
50-200 3.8
6.3
7.5
1.06
1.75
2.08
13.1
12.5
12
40 1450 0.75 2.5 48
50-200A 3.3
5.5
6.5
0.92
1.53
1.81
10
9.5
9
39 1400 0.55 2.5 46
50-250 3.8
6.3
7.5
1.06
1.75
2.08
20.5
20
19.5
32 1450 1.5 2.5 58
50-250A 3.4
5.6
6.7
0.94
1.56
1.86
16.4
16
15.6
32 1450 1.1 2.5 50
50-250B 3.1
5.1
6.1
0.86
1.42
1.69
13.2
13
12.5
30 1450 0.75 2.5 49
50-100(I) 7.5
12.5
15
2.08
3.47
4.17
3.5
3
2.5
63 1400 0.25 2.5 23
50-125(I) 7.5
12.5
15
2.08
3.47
4.17
5.4
5.0
4.7
63 1400 10.37 2.5 34
50-125(I)A 6.6
11.0
13.2
1.83
3.06
3.67
4.1
3.8
3.6
60 1400 0.25 2.5 33
50-160 7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59 1450 0.55 2.8 46



离心泵型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
必需气蚀余属
(NPSH)r
重量
(kg)
(m3/h)  (1/s)
50-160(I)A 6.5
10.8
13.0
1.81
3.0
3.61
6.6
6
5.4
57 1400 0.37 2.8 34
50-200(I) 7.5
12.5
15
2.08
3.47
4.17
13.2
12.5
11.8
54 1450 1.1 2.8 52
50-200(I)A 6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53 1450 0.75 2.8 48
50-250(I) 7.5
12.5
15
2.08
3.47
4.17
21
20
19.4

45 1450 2.2 2.8 73
50-250(I)A 7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44 1450 1.5 2.8 65
50-250(I)B 6.1
10.2
12.1
1.69
2.81
3.92
14.1
13.4
13.0
43 1450 1.1 2.8 60
50-315(I) 7.5
12.5
15
2.08
3.47
4.17
32.3
32
31.7
36 1450 4.0 2.8 89
50-315(I)A 7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36 1450 3.0 2.8 84
50-315(I)B 6.1
10.2
12.1
1.69
2.81
3.92
21.2
21
20.8
34 1450 3.0 2.8 82
65-100 7.5
12.5
15
2.08
3.47
4.17
3.5
3
2.5
63 1400 0.25 2.8 29
65-125 7.5
12.5
15
2.08
3.47
4.17
5.4
5.0
4.7
63 1400 0.37 2.8 32
65-125A 6.6
11.0
13.2
1.83
3.06
3.67
4.1
3.8
3.6
60 1400 0.25 2.8 27
65-160 7.5
12.5
15
2.08
3.47
4.17
8.8
8
7.2
59 1400 0.55 2.8 46
65-160A 6.5
10.8
13.0
1.81
3.0
3.61
6.6
6
5.4
57 1450 0.37 2.8 35
65-200 7.5
12.5
15
2.08
3.47
4.17
13.2
12.5
11.8
54 1400 1.1 2.8 52
65-200A 6.8
11.3
13.5
1.89
3.14
3.75
10.7
10.1
9.6
53 1450 0.75 2.8 48
65-250 7.5
12.5
15
2.08
3.47
4.17
21
20
19.4
45 1450 2.2 2.8 76
65-250A 7.0
11.7
14.1
1.94
3.25
3.92
18.4
17.6
17
44 1450 1.5 2.8 68
65-250B 6.1
10.2
12.1
1.69
2.81
3.92
14.1
13.4
13.0
43 1450 1.1 2.8 63
65-315 7.5
12.5
15
2.08
3.47
4.17
32.3
32
31.7
36 1450 4.0 2.8 89
65-315A 7
11.7
14
1.94
3.25
3.92
28.1
28
27.6
36 1450 3.0 2.8 85
65-315B 6.1
10.2
12.1
1.69
2.81
3.92
21.2
21
20.8
34 1450 3.0 2.8 82
65-100(I) 15
25
30
4.17
6.94
8.33
3.5
3
2.5
70 1450 0.75 2.8 33
65-125(I) 15
25
30
4.17
6.94
8.33
5.6
5
4.5
70 1400 0.55 2.8 49
65-125(I)A 13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65 1450 0.37 2.8 48
65-160(I) 15
25
30
4.17
6.94
8.33
9
8
7.2
68 1450 1.1 2.8 54
65-160(I)A 13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65 1450 0.75 2.8 48
65-200(I) 15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64 1450 2.2 2.8 71
65-200(I)A 14.0
23.3
27.9


3.89
6.47
7.75
11.5
10.9
10.2
63 1450 1.5 2.8 62
65-250(I) 15
25
30
4.17
6.94
8.33
21
20
18.8
59 1450 3 2.8 85
65-250(I)A 13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58 1450 2.2 2.8 80
65-250(I)B 11.9
19.8
23.8
3.31
5.5
6.61
13.2
12.6
11.8
57 1450 1.5 2.8 74
65-315(I) 15
25
30
4.17
6.94
8.33
32.5
32
31.5
50 1450 5.5 2.8 120
65-315(I)A 14
23
28
3.89
6.47
7.75
28.3
27.9
27.4
50 1450 4.0 2.8 110

性能参数


离心泵型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
必需气蚀余属
(NPSH)r
重量
(kg)
(m3/h)  (1/s)
65-315(I)B 12.1
20.2
24.2
3.36
5.61
6.75
21.3
21
20.6
49 1450 3.0 2.8 100
80-100 15
25
30
4.17
6.94
8.33
3.5
3
2.5
70 1450 0.37 2.8 33
80-125 15
25
30
4.17
6.94
8.33
5.6
5
4.5
70 1450 0.75 2.8 48
80-125A 13.1
21.8
26.1
3.05
6.05
7.25
4.3
3.8
3.4
65 1450 0.55 2.8 45
80-160 15
25
30
4.17
6.94
8.33
9
8
7.2
68 1450 1.1 2.8 55
80-160A 13.0
21.6
25.9
3.61
6.0
7.19
6.7
6.0
5.4
65 1450 0.75 2.8 51
80-200 15
25
30
4.17
6.94
8.33
13.2
12.5
11.8
64 1450 2.2 2.8 72
80-200A 14.0
23.3
27.9
3.89
6.47
7.75
11.5
10.9
10.2
63 1450 1.5 2.8 64
80-250 15
25
30
4.17
6.94
8.33
21
20
18.8
59 1450 3.0 2.8 89
80-250A 13.3
22.2
26.6
3.69
6.17
7.39
16.6
15.8
14.8
58 1450 2.2 2.8 85
80-250B 12.1
20.2
24.2
3.36
5.61
6.75
13.2
12.5
11.8
57 1450 1.5 2.8 78
80-315 15
25
30
4.17
6.94
8.33
32.5
32
31.5
50 1450 5.5 2.8 130
80-315A 14
23
28
3.89
6.39
7.78
28.3
27.9
27.4
50 1450 4.0 2.8 102
80-315B 12.1
20.2
24.2
3.36
5.61
6.75
21.3
21
20.6
49 1450 3.0 2.8 95
80-100(I) 30
50
60
8.33
13.89
16.67
3.5
3
2.5
73 1450 0.75 3.0 58
80-125(I) 30
50
60
8.33
13.89
16.67
6
5
4
73 1450 1.1 3.0 61
80-125(I)A 26.8
44.5
53.4
7.44
12.4
14.9
4.8
4
3.2
63 1450 1.1 3.0 61
80-160(I) 30
50
60
8.33
13.89
16.67
9.2
8
6.8
73 1450 2.2 3.0 82
80-160(I)A 26.7
44.6
53.5
7.42
12.36
14.83
7.3
6.3
5.4
71 1450 1.5 3.0 74
80-200(I) 30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72 1450 3.0 3.0 97
80-200(I)A 26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71 1450 2.2 3.0 93
80-250(I) 30
50
60
8.33
13.89
16.67
21.3
20
19
66 1450 5.5 3.0 134
80-250(I)A 28
46.7
56
7.78
12.97
15.56
18.6
17.4
16.6
65 1450 4.0 3.0 106
80-250(I)B 24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63 1450 3.0 3.0 100
80-315(I) 30
50
60
8.33
13.89
16.67
34
32
30
61 1450 11.0 3.0 217
80-315(I)A 28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61 1450 7.5 3.0 180
80-315(I)B 24.3
40.5
48.6
22.3
21
19.1
22.3
21
19.1
60 1450 5.5 3.0 166
100-100 30
50
60
8.33
13.89
16.67
3.5
3
2.5
73 1450 0.75 3.0 62
100-125 30
50
60
8.33
13.89
16.67
6
5
4
73 1450 1.1 3.0 70
100-125A 26.8
44.5
53.4
7.44
12.4
14.9
4.8
4
3.2
63 1450 1.1 3.0 68
100-160 30
50
60
8.33
13.89
16.67
9.2
8
6.8
73 1450 2.2 3.0 87
100-160A 26.7
44.6
53.5
7.42
12.36
14.83
7.3
6.3
5.4
71 1450 1.5 3.0 79
100-200 30
50
60
8.33
13.89
16.67
13.5
12.5
11.8
72 1450 3.0 3.0 100
100-200A 26.7
44.6
53.5
7.42
12.36
14.83
10.7
9.9
9.4
71 1450 2.2 3.0 90



离心泵型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
必需气蚀余属
(NPSH)r
重量
(kg)
(m3/h)  (1/s)
100-250 30
50
60
8.33
13.89
16.67
21.3
20
19
66 1450 5.5 3.0 140
100-250A 28
46.7
56
7.78
12.97
15.56
18.6
17.4
16.6
65 1450 4.0 3.0 112
100-250B 24.2
40.4
48.5
6.72
11.22
13.47
13.9
13.1
12.4
63 1450 3.0 3.0 105
100-315 30
50
60
8.33
13.89
16.67
34
32
30
61 1450 11.0 3.0 225
100-315A 28
46.7
56
7.78
12.97
15.56
29.6
27.9
26.1
61 1450 7.5 3.0 180
100-315B 24.3
40.5
48.6
22.3
21
19.1
22.3
21
19.1
60 1450 5.5 3.0 165
100-125(I) 60
100
120
16.67
27.78
33.33
6.5
5
4
78 1450 2.2 3.0 95
100-125(I)A 52.2
87.1
104
14.5
24.2
28.9
4.3
3.8
3.4
76 1450 1.5 3.0 87
100-160(I) 60
100
120
16.67
27.78
33.33
10
8
7
78 1450 4.0 3.0 118
100-160(I)A 52.2
87.1
104
14.5
24.2
28.9
7.3
6.3
5.4
76 1450 3.0 3.0 113
100-200(I) 60
100
120
16.67
27.78
33.33
14.0
12.5
11
75 1450 5.5 3.0 148
100-200(I)A 51.7
86.1
103
14.36
23.92
28.61
10.8
9.3
8.2
73 1450 4.0 3.0 123
100-250(I) 60
100
120
16.67
27.78
33.33
21.5
20
18.5
74 1450 11.0 3.0 208
100-250(I)A 59
93.3
112
15.56
25.92
31.11
18.7
17.4
16.1
73 1450 7.5 3.0 165
100-250(I)B 52.2
87.1
104
14.5
24.2
28.9
16
15
14
72 1450 5.5 3.0 149
100-315(I) 60
100
120
16.67
27.78
33.33
33.5
32
30.5
71 1450 15.0 3.0 234
100-315(I)A 55.0
91.0
110.0
15.28
25.28
30.56
28
27
25.7
71 1450 11.0 3.0 213
100-315(I)B 47
79.0
95
13.06
21.94
26.39
21
20
19
70 1450 7.5 3.0 165
100-400(I) 60
100
120
16.67
27.78
33.33
52
50
48.5
65 1450 30.0 3.0 375
100-400(I)A 56.4
94
113
15.67
26.11
31.39
46
44
43
65 1450 22.0 3.0 295
100-400(I)B 52.3
87
105
14.53
24.17
29.17
39
38
37
64 1450 18.5 3.0 257
100-400(I)C 48.6
81
97
13.54
22.56
26.94
34
32.8
32
62 1450 15.0 3.0 239
125-125 48
80
96
13.3
22.2
26.7
5.5
5
4.3
76 1450 2.2 3.0 148
125-125A 43
71.5
66
11.6
19.9
13.9
4.4
4
4.4
75 1450 1.5 3.0 125
125-160 48
80
96
13.3
22.2
26.7
9
8
7
74 1450 3.0 3.0 205
125-160A 42
69.3
83
11.9
19.3
23
6.8
6
5.3
73 1450 2.2 3.0 165
125-200 48
80
96
13.3
22.2
26.7
13.8
12.5
11.5
73 1450 5.5 3.0 249
125-200A 45
75
90
12.5
22.2
26.7
12
11
10
72 1450 4.0 3.0 237
125-250 48
80
96
13.3
22.2
26.7
22
20
8.3
72 1450 7.5 2.8 220
125-250A 45
75
90
12.5
22.2
26.7
19
17.5
16
71 1450 7.5 2.8 210
125-250B 41.5
69
83
11.5
11.2
23
16.3
15
13.8
70 1450 5.5 2.8 195
125-315 48
80
96
13.3
22.2
26.7
33.3
32
29.8
67 1450 15.0 2.5 300
125-315A 45
75
90
12.5
22.2
26.7
29.3
27.5
26
66 1450 11.0 2.5 282
125-315B 43
72
96
11.9
20
23.9
26.5
25
23.8
65 1450 11.0 2.5 245




分享到:

 转载请注明来源:上海永一水泵厂 http://www.yongyi-pump.com/LiXinBeng/ISWD.html

地址:上海市嘉定区南翔镇胜辛南路355弄85号1楼   电话:021-69959591  E-Mail: SH@YongYi-Pump.com

Copyright 1996-2013 上海永一水泵厂 Some Rights Reserved. 离心泵 网站地图
