固定式潜水无堵塞排污泵采用大流道抗堵塞水力部件设计，设计合理，大大提高污泥回流泵通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。配套电机效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使无堵塞排污泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。

无堵塞排污泵油室内设有油水探头，当无堵塞排污泵侧机械密封损坏后，水进入油室，探头发生信号，对无堵塞排污潜水泵实施保护。

固定式潜水无堵塞排污泵

可根据用户需要配备全自动安全保护控制柜，对潜水泵的漏水，漏电，过载及超温等进行监控，保证潜水排污泵运行可靠安全。双导轨自动耦合安装系统，给排污泵的安装和维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制潜水式排污泵的停启，无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证排污泵在无水（干式）状态下安全运行。排污泵安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

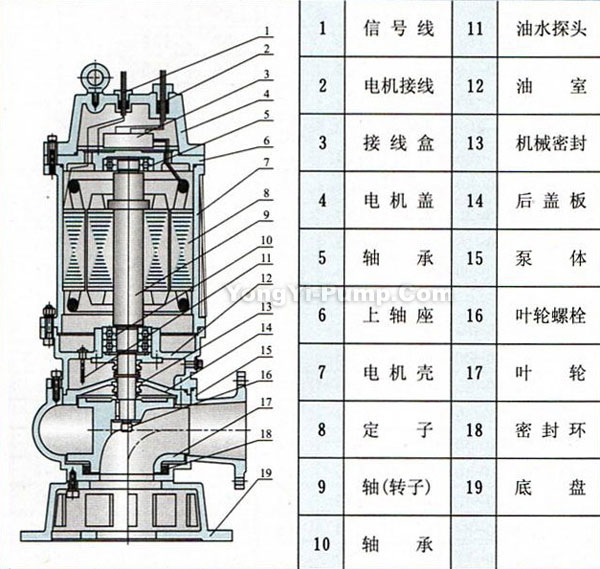

无堵塞排污泵结构图说明

无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化环保产品，电机与泵合用同一轴（转子）整个离心泵长度短，结构紧凑。配备多种保护装置，使得泵运行可靠，其主部件作用如下：

信号线1：配备全保水泵控制柜，对排污泵实行全方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。 漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对排污泵实施保护。机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。 叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。泵体15：与叶轮配用，使得泵具有高的效率。密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
