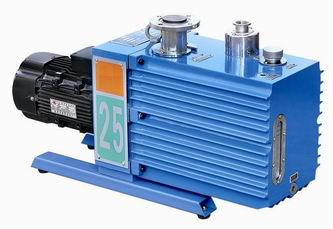

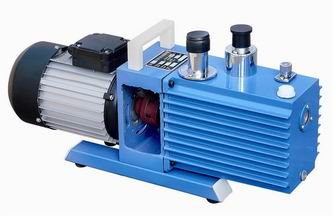

2XZ型直联旋片式真空泵是用来对密封容器抽除气体的基本设备之一。直联式旋片真空泵可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。2XZ型直联旋片式真空泵可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为旋片式真空泵具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

2XZ型直联旋片式真空泵真空泵的产品概述：

在环境温度540范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。直联式旋片真空泵抽气时进气口连续畅通大气运转不得超过一分种。直联旋片式真空泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。

2XZ型直联旋片式真空泵真空泵的工作原理：

真空泵有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。

直联旋片真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。直联旋片真空泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2XZ-8)无防止油封漏油污染场地的措施。

三、2XZ型直联旋片式真空泵的参数性能：

四、2XZ型直联旋片式真空泵的结构图及安装尺寸图：

2XZ型直联旋片式真空泵的使用说明：

1．直联旋片真空泵查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。直联真空泵油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。

2．直联旋片真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。

3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善直联旋片真空泵油性能，极限真空可得到改善。

4．检查直联旋片真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，直联旋片真空泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5．直联旋片式真空泵如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停直联旋片真空泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。

6．直联真空泵用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在直联真空泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。

  (1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。
  (2)如果直联旋片真空泵对真空度要求不高，且油的污染更换频繁，直联真空泵油供应困难，可采用50号机械油代替。
  (3)如果直联旋片真空泵环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真空泵油或机械油
