上海永一DL型立式多级离心泵

DL型立式多级离心泵

DL、DLR型立式多级离心泵的特点是占地面积小、扬程高、安装、维修方便。多级离心泵适用于高层建筑给排水、消防用泵、工厂、矿山、油田等单位输送温度在90℃以下清水或物理化学性质类似于水的液体。上海永一水泵厂主要多级泵产品有QDL系列立式不锈钢多级离心泵、DL系列立式多级离心泵等,满足水泵客户的多样化需求,永一泵业地址位于上海市嘉定区南翔镇胜辛南路355弄85号5幢,欢迎新老客户前来洽谈考察,接待电话:021-69959591。

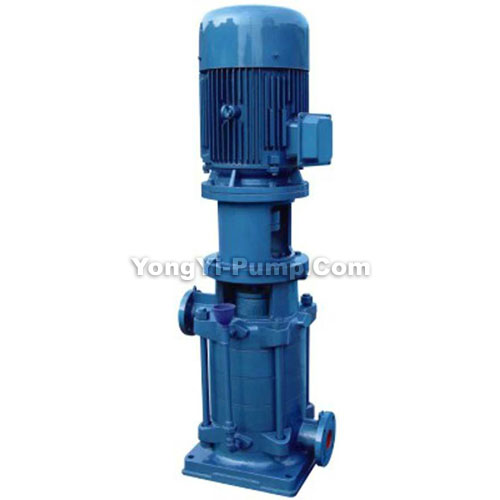

DL、DLR型立式多级离心泵

DL、DLR型立式多级离心泵介绍

DL型立式多级离心泵是从卧式多级离心泵基础上进行优化设计和制造,其性能符合国家较新标准JB/T2727-93的要求。该立式多级离心泵吸入口与出水口分上下结构,用户在安装时可根据实际情况将进出口方向从垂直点上旋转90℃、180℃、270℃三个位置。泵轴与电机轴处在同一水平线上,密封采用机械密封装置,轴承采用低噪音轴承,故多级泵整机运转时噪音很低、振动很小、大大改善了使用环境,提高了使用寿命。

DL型立式多级离心泵性能参数表

型号 级数 流量Q

总扬程
H
(m)
转速
N
(r/min)
电机
功率
(kw)
效率
(%)
吸程
(m3/h)  (l/s)
40DL 2 6.2 1.72 23.6 1450 1.5 40 7
3 6.2 1.72 35.4 1450 2.2 40
4 6.2 1.72 47.2 1450 3 40
5 6.2 1.72 59 1450 4 42
6 6.2 1.72 70.8 1450 4 42
7 6.2 1.72 82.6 1450 5.5 42
8 6.2 1.72 94.4 1450 5.5 42
9 6.2 1.72 106.2 1450 7.5 42
10 6.2 1.72 118 1450 7.5 42
11 6.2 1.72 129.8 1450 7.5 42
12 6.2 1.72 141.6 1450 11 42
50DL 2 12.6 3.5 24.4 1450 3 54 7.6
3 12.6 3.5 36.6 1450 3 54
4 12.6 3.5 48.8 1450 4 54
5 12.6 3.5 61 1450 5.5 56
6 12.6 3.5 73.2 1450 5.5 56
7 12.6 3.5 85.4 1450 7.5 56
8 12.6 3.5 97.6 1450 7.5 56
9 12.6 3.5 109.8 1450 11 56
10 12.6 3.5 122 1450 11 56
65DL 2 30 8.33 32 1450 5.5 60 7.6
3 30 8.33 48 1450 7.5 60
4 30 8.33 64 1450 11 60
5 30 8.33 80 1450 15 62
6 30 8.33 96 1450 15 62
7 30 8.33 112 1450 18.5 62
8 30 8.33 128 1450 22 62
9 30 8.33 144 1450 22 62
10 30 8.33 160 1450 30 62
80DL 2 50.4 14 40 1450 11 68 8
3 50.4 14 60 1450 15 68
4 50.4 14 80 1450 22 68
5 50.4 14 100 1450 30 70
6 50.4 14 120 1450 30 70
7 50.4 14 140 1450 37 70
8 50.4 14 160 1450 45 70
9 50.4 14 180 1450 45 70
10 50.4 14 200 1450 55 70
100DL 2 100 27.8 40 1450 22 70 7.2
3 100 27.8 60 1450 30 70
4 100 27.8 80 1450 37 70
5 100 27.8 100 1450 45 72
6 100 27.8 120 1450 55 72
7 100 27.8 140 1450 75 72
8 100 27.8 160 1450 75 72
9 100 27.8 180 1450 90 72
10 100 27.8 200 1450 90 72
150DL 2 160 44.4 50 1450 37 76 7
3 160 44.4 75 1450 55 76
4 160 44.4 100 1450 75 76
5 160 44.4 125 1450 90 76
6 160 44.4 150 1450 110 76
7 160 44.4 175 1450 132 76
8 160 44.4 200 1450 132 76
9 160 44.4 225 1450 160 76
