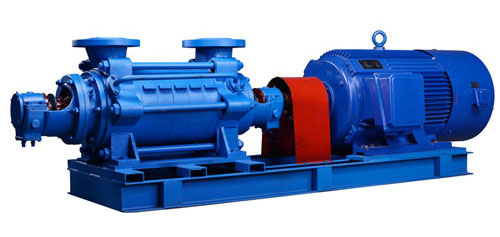

喷淋减温装置的减温系统喷淋泵选用多级离心式水泵。在水泵进水管路上设置手动闸阀。在水泵的出水管路上设置手动闸阀、电动闸阀及止回阀。在多级水泵出口闸阀之间设置一路再循环管路,再循环管路接回凝补水箱,并在再循环管路上设置一台手动闸阀。

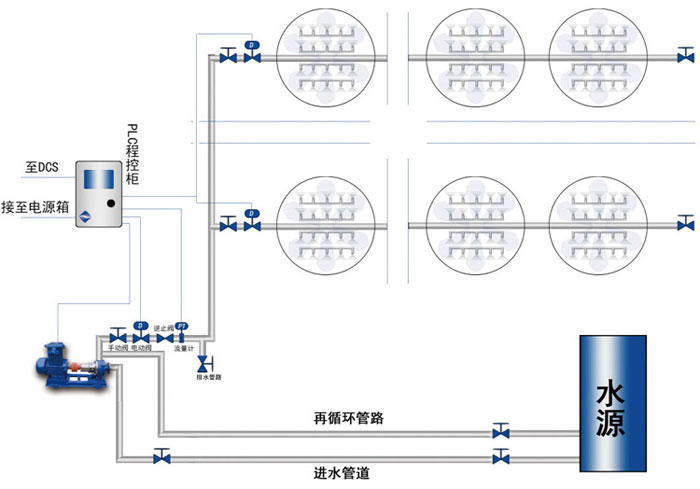

喷淋减温系统的组成
整个喷淋减温系统由减温系统喷淋泵、管路、喷淋装置、控制装置四个部分组成。
管路
减温系统喷淋泵出口接喷淋减温系统的供水管路。管路沿空冷岛立柱至空冷岛平台上,在平台上沿A型塔排列方向设置一路横向供水管路,横向供水管路上在每一列A型塔处设有一只三通,三通接手动球阀或电动阀,在每列A型塔内部设置一路变径分管路。在两台机组管路之间设置一台手动阀,可使两台机组的水泵互为备用。
喷淋装置
在每根不锈钢分管路上安装喷淋装置,一台空冷风机上安装一套喷淋分管路,在喷淋分管路上安装有高效雾化喷嘴,每只喷嘴可实现4m2以上的喷淋面积,通过对喷淋分管路上喷嘴位置的合理布置,在每台空冷风机上方的管束上可实现大于80%的喷淋冷却面积。
控制装置
每台机组配1只程控柜,可实现对多级水泵启停、不锈钢分管路上电动阀(以8列为例,编为#1~#8)的开关控制,每台机组运行流程为:打开#1#3#5#7电动阀——10秒后启动多级水泵——3分钟后打开#2#4#6#8电动阀——10秒后关闭#1#3#5#7电动阀——3分钟后打开#1#3#5#7电动阀——10秒后关闭#2#4#6#8电动阀,多级水泵连续运行。即分8个单元对一台机组空冷器管束进行喷淋冷却。
